JSCUT-200 (380В) Welding Dragon. Комплекс для установки на систему портальной резки с ЧПУ

Комплекс плазменной резки JSCUT-200
183890.00 грн



169999 грн

Характеристики плазмы

JSCUT 200:



Мощность: 71,0кВт
Напряжение питания: 380В
Сварочный ток резки: 35 - 200А
Рабочее напряжение: 94 - 150В
Напряжение хол.хода: 320В
КПД: 85%
Производительность: 100% при 200А
Размеры 1060х480х840
Вес: 80,0кг
Гарантия: 16мес

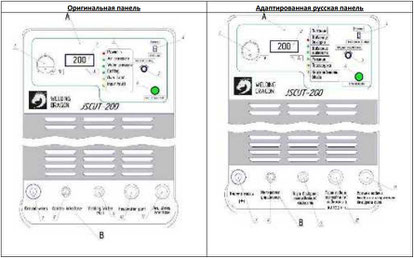

Лицевая панель JSCUT-200

Рис. 1

Обозначение на передней панели:

А – панель управления;

1 – индикатор напряжения;

2 – индикатор силы тока;

3 – сектор световой сигнализации;

4 – двухпозиционная кнопка (верхнее положение – включена при работе оборудования, нижнее положение – проверка подачи воздуха);

5 – регулировка силы тока;

6 – тест поджига.



В – панель подключения;

7 – клемма массы;

8 – порт управления;

9 – порт возврата охлаждающей жидкости;

10 – порт подачи охлаждающей жидкости;

11 – разъем подачи воздуха.

Комплекс JSCUT-200 с для установки на систему портальной резки с ЧПУ



Отличное готовое решение для установки на систему портальной резки с ЧПУ.

Мощный источник промышленного класса для работы на токах до 200 А и резки металлов до 60 мм.

Специально разработанный производителем источника плазмотрон НС2003 с жидкостным охлаждением для обеспечения стабильной и максимально эффективной бесперебойной работы с ПВ 100%.

Блок автономного охлаждения плазмотрона на 10 л с насосом из нержавеющей стали, защитой от перегрева двигателя, большим радиатором и мощным вентилятором.





Технические характеристики комплекса

Аппарат инверторного типа для воздушно-плазменной резки

JSCUT-200

Номинальное входное напряжение (V)

50Hz/3~380±10%

Номинальная потребляемая мощность (kVA)

71

Напряжение холостого хода (V)

320

Диапазон регулирования тока резки CUT, А

35-200

Диапазон рабочего напряжения (V)

94-150

Толщина разрезаемого металла (раздельный)

Толщина разрезаемого металла (чистовой)

до 60 мм

45 мм

Толщина пробиваемого металла

25 мм

Класс изоляции

F

Степень защиты

IP21S

ПВ при 40ºС (%)

100

Давление воздуха на входе (MPa)

0,7

Расход газа (л/мин, д³/мин)

150

Габаритные размеры (ДхШхВ)

1060x480x840

Масса (кг)

80



Плазмотрон для автоматической резки

Модель НС2003

Рабочий цикл (%)

100

Длина шлангпакета (стандартная) (м)

8

Максимальный ток резки , А

200

ПВ при 40ºС (%)

100

Тип охлаждения

жидкостное



Модель

Блок автономного охлаждения (БАО) FL-10L

Номинальная мощность (W)

160

Расход жидкости (л/мин)

10

Максимальное давление (бар)

3,6

Геометрическая высота нагнетания (м)

36

Объём бака (л)

10

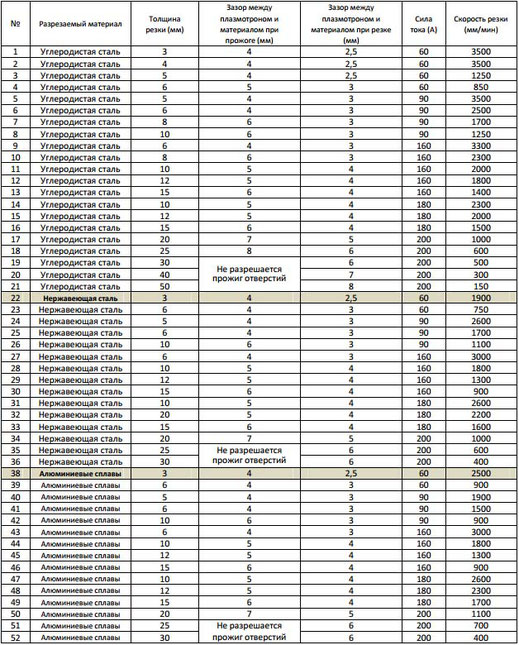

Режимы резки JSCUT-200 - 380V:

Режимы работы плазменной резки JSCUT-200

Комплектация установки JSCUT-200:

  • Установка воздушно-плазменной резки - 1 шт.
  • Масса со сварочным кабелем - 1шт.
  • Блок воздушной подготовки – 1 шт.
  • Плазмотрон HC 2003, шлангпакет 8 метров – 1 шт.
  • Кулер, блок жидкостного охлаждения - 1шт.
  • Комплект подключения жидкостного охлаждения – 1 шт.
  • Гарантийный талон, инструкция - 1 шт.
  • Упаковка – 1 шт.



Гарантия 16 месяцев



Паспорт на JSCUT 200 Welding dragon скачать
JSCUT-200-IGBTuser-manual.pdf
Adobe Acrobat документ 227.8 KB

Характеристики JSCUT-200:
